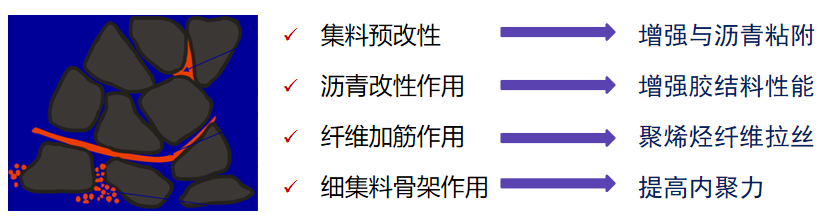

Технология асфальтобетонного покрытия SAP (Super Anti-rutting Pavement) представляет собой высокопрочную асфальтобетонную смесь нового поколения на основе полимерных полиолефинов и неорганического модифицирования. За счёт комплексного увеличения вязкости битума и сопротивления смещению минерального заполнителя существенно повышается несущая способность покрытия. В течение межремонтного периода 3–5 лет глубина колеи может ограничиваться 1,5 см. Технология предназначена для участков с особо высокими нагрузками, перекрёстков, съездов автомагистралей и протяжённых крутых подъёмов, где особенно велик риск образования колейности.
Технология приготовления асфальтобетонной смеси с противоколейной добавкой SAP практически не отличается от обычной. Во время производства SAP непосредственно добавляют в смесительный барабан в соответствии с подобранным составом смеси. Стандартная дозировка составляет 1,0 % массы асфальтобетонной смеси. Для однородного распределения материала достаточно увеличить время перемешивания, других специальных требований нет. Укладка и уплотнение производятся стандартным способом. Движение открывают после охлаждения покрытия ниже 50 °C (допускается охлаждение водой), дополнительное выдерживание не требуется.
На перекрёстках с высокой нагрузкой рекомендуется двухслойная конструкция покрытия с модифицированным асфальтобетоном SAP:
| Слой | Описание |
|---|---|
| Верхний слой | 4 см: SAP-модифицированный SUP13/AC-13 (добавка SAP — 1 %) |
| Промежуточный (нижний) слой | 6–8 см: SAP-модифицированный SUP/AC-20(25) (добавка SAP — 1 %) |
| Нижележащий слой или основание | — |
(1) Требования к полимерной противоколейной добавке SAP
Таблица 1. Технические требования к добавке SAP
| Показатель | Ед. изм. | Технические требования | Метод испытания |
|---|---|---|---|

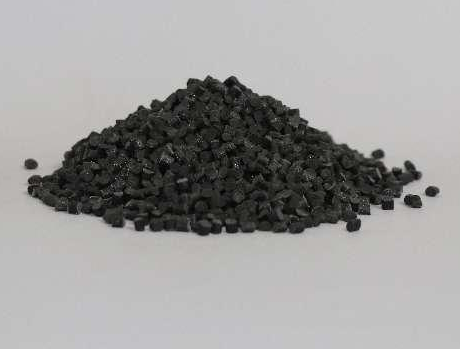

| Внешний вид | — | Чёрные однородные гранулы | JT/T 860.1 |
| Масса отдельной гранулы | g | ≤0.05 | JT/T 860.1 |
| Индекс текучести расплава (190 °C, 2,16 кг) | г/10 мин | ≤5 | GB/T 3682.1 |
| Плотность | г/см³ | ≥1.2 | GB/T 1033.1 |
| Прочность при растяжении | MPa | ≥30 | GB/T 1040.1 |
| Прочность при изгибе | MPa | ≥25 | GB/T 9341 |
(2) Технические требования к асфальтобетонной смеси
Таблица 2. Технические показатели асфальтобетонной смеси с добавкой SAP
| Показатель | Ед. изм. | Технические требования | Метод испытания |
|---|---|---|---|
| Содержание воздушных пустот VV | % | 3~6 | T 0705 |
| Устойчивость по Маршаллу MS | kN | ≥15 | T 0709 |
| Динамическая устойчивость при 60 °C | циклов/мм | ≥20000 | T 0719 |
| Динамическая устойчивость при 70 °C | циклов/мм | ≥10000 | T 0719 |
| Остаточная устойчивость по Маршаллу после водонасыщения | % | ≥85 | T 0709 |
| Отношение прочности при раскалывании после замораживания и оттаивания | % | ≥80 | T 0729 |
| Предельная деформация разрушения при −10 °C | με | ≥2000 | T 0715 |
Согласно национальным нормативам динамическая устойчивость к колееобразованию должна составлять не менее 800 циклов/мм для обычных асфальтобетонных смесей и не менее 3 000 циклов/мм для модифицированных. Для смеси с противоколейной добавкой SAP этот показатель может превышать 20 000 циклов/мм при предельной деформации разрушения не менее 2 000 мкε.
