Высоковязкая добавка GP — самостоятельно разработанный модификатор асфальта на базе Национальной инженерной лаборатории. Отличается хорошей диспергируемостью, высокой вязкостью и ударной вязкостью. Изготовленная с её применением асфальтобетонная смесь обладает стойкостью к отслаиванию битумной плёнки, воздействию воды и атмосферных факторов, что увеличивает долговечность покрытия. Материал подходит для водопроницаемых противоскользящих и малошумных покрытий (OGFC, PAC, PA), цветных водопроницаемых покрытий, настилов стальных мостов, высоковязких высокоэластичных SMA-покрытий, слоёв поглощения напряжений и других конструкций.
1. Динамическая вязкость высоковязкого битума превышает 580 000.
2. Собственная разработка и производство обеспечивают стабильное качество.
3. Консультации по технологии с учётом расчёта конструкции покрытия и оптимизации состава смеси.
4. Высокий индекс текучести, хорошее диспергирование и растворение, прочное сцепление битума с минеральным заполнителем.
Высоковязкий модификатор GP
| Показатель |
Измеренное значение |
Показатель |

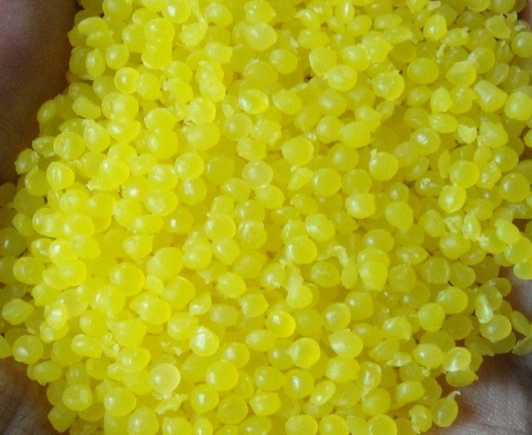

| Внешний вид |
Жёлтый |
/ |
| Индекс текучести расплава (г/мин) |
9.5 |
≥2 |
| Размер гранул (мм) |
3 |
≤5 |
| Плотность (г/см³) |
0.95 |
0.7~1.0 |
Высоковязкий битум GP
| Показатель |
Ед. изм. |
Технические требования |
Измеренное значение |
| Пенетрация при 25 °C |
0.1mm |
≥40 |
48 |
| Температура размягчения |
℃ |
≥80 |
99 |
| Растяжимость при 5 °C |
cm |
≥30 |
42 |
| Изменение массы после испытания TFOT |
% |
≤0.6 |
0.3 |
| Энергия вязкого разрушения и сопротивление отрыву при 25 °C |
N·m |
≥25 |
28.5 |
| Энергия вязкого разрушения при 25 °C |
N·m |
≥20 |
22.3 |
| Вязкость при 60 °C |
Pa·s |
≥20000 |
＞580000 |
Высоковязкая асфальтобетонная смесь
| Показатель |
Ед. изм. |
GP |
Отечественный высоковязкий модификатор |
Импортный высоковязкий модификатор |
Технические требования |
| Стекание вяжущего |
% |
0.13 |
0.68 |
0.72 |
≤0.8 |
| Потеря массы по методу Кантабро |
% |
13.3 |
14.0 |
12.7 |
≤15 |
| Потеря массы по методу Кантабро после водонасыщения |
% |
6.1 |
10.6 |
8.8 |
≤20 |
| Остаточная устойчивость |
% |
92.1 |
90.0 |
90.9 |
≥85 |
| Отношение прочности при раскалывании после циклов замораживания и оттаивания |
% |
85.0 |
82.9 |
83.7 |
≥80 |
| Динамическая устойчивость при испытании на колееобразование |
циклов/мм |
7381 |
6798 |
7714 |
≥6000 |
| Деформация при изгибе при низкой температуре |
με |
2952.9 |
2889.4 |
2946.2 |
≥2800 |
Водопроницаемые асфальтобетонные покрытия; высоковязкие высокоэластичные битумные материалы; ультратонкие защитные слои; высокоэластичный SMA.
Вводится непосредственно в смесь; обычная дозировка — 0,3–0,5 % массы асфальтобетонной смеси или 8–10 % массы битума.
