Эпоксидная смола для смешения при обычной температуре — термореактивный материал с необратимой структурой, не плавящийся при высоких температурах. Его получают химическим модифицированием эпоксидной смолы для повышения вязкости разрушения и замедления гелеобразования. Для приготовления смеси не требуется крупный асфальтосмесительный завод: возможно холодное смешение и холодная укладка. Разработанный компанией материал отличается высокой прочностью, вязкостью разрушения и стойкостью к коррозии. Усталостная вязкость разрушения повышена более чем вдвое; после трёх суток отверждения при обычной температуре возможно открытие движения.

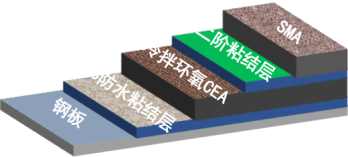

Рисунок 1. Конструкция покрытия CCS на основе эпоксидной смолы холодного смешения

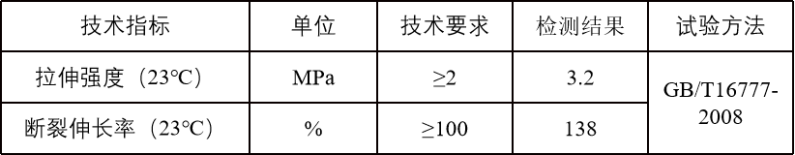

Рисунок 2. Водонепроницаемый связующий слой CECS

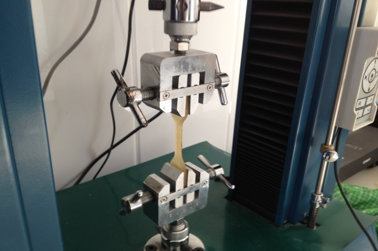

2、Эпоксидная смола CEA холодного смешения состоит из базового компонента и отвердителя, отличается высокой прочностью, вязкостью разрушения и коротким временем отверждения. Её можно смешивать при обычной температуре, укладывать и уплотнять традиционными методами. Технология допускает проведение работ при температуре от 5 до 40 °C.

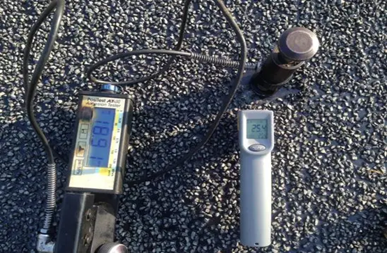

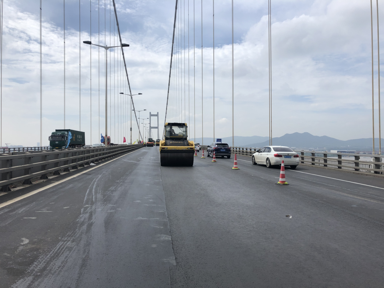

3、Свойства смеси: высокие показатели при низких и высоких температурах, усталостная и коррозионная стойкость, лёгкое уплотнение, низкая пористость и водонепроницаемость. Допустимое время укладки увеличено до трёх часов.
Технические требования

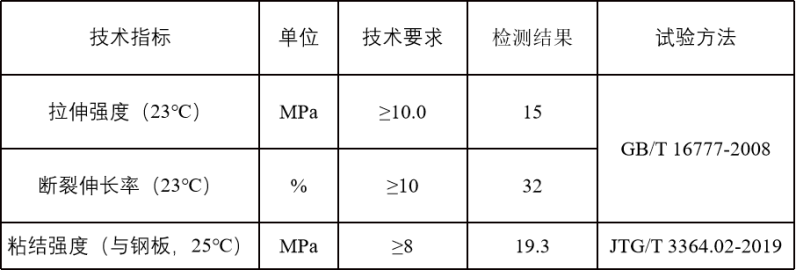

2、В качестве вяжущего для эпоксидного бетона холодного смешения применяется смола CEA. Технические требования после равномерного смешения: Технические показатели эпоксидной смолы CEA.

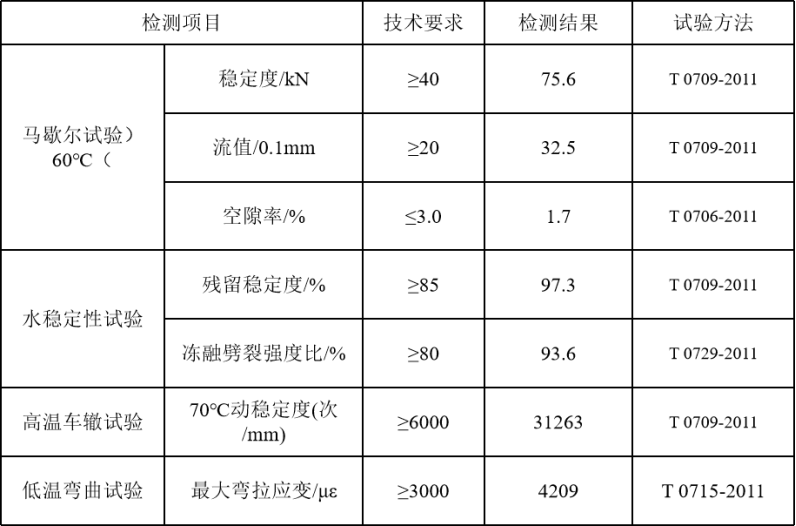

3、Смесь получают равномерным перемешиванием эпоксидной смолы холодного смешения с минеральным заполнителем при битумоминеральном отношении 6,5–7,5 %. Технические требования: Технические показатели смеси на основе эпоксидной смолы CEA холодного смешения.
