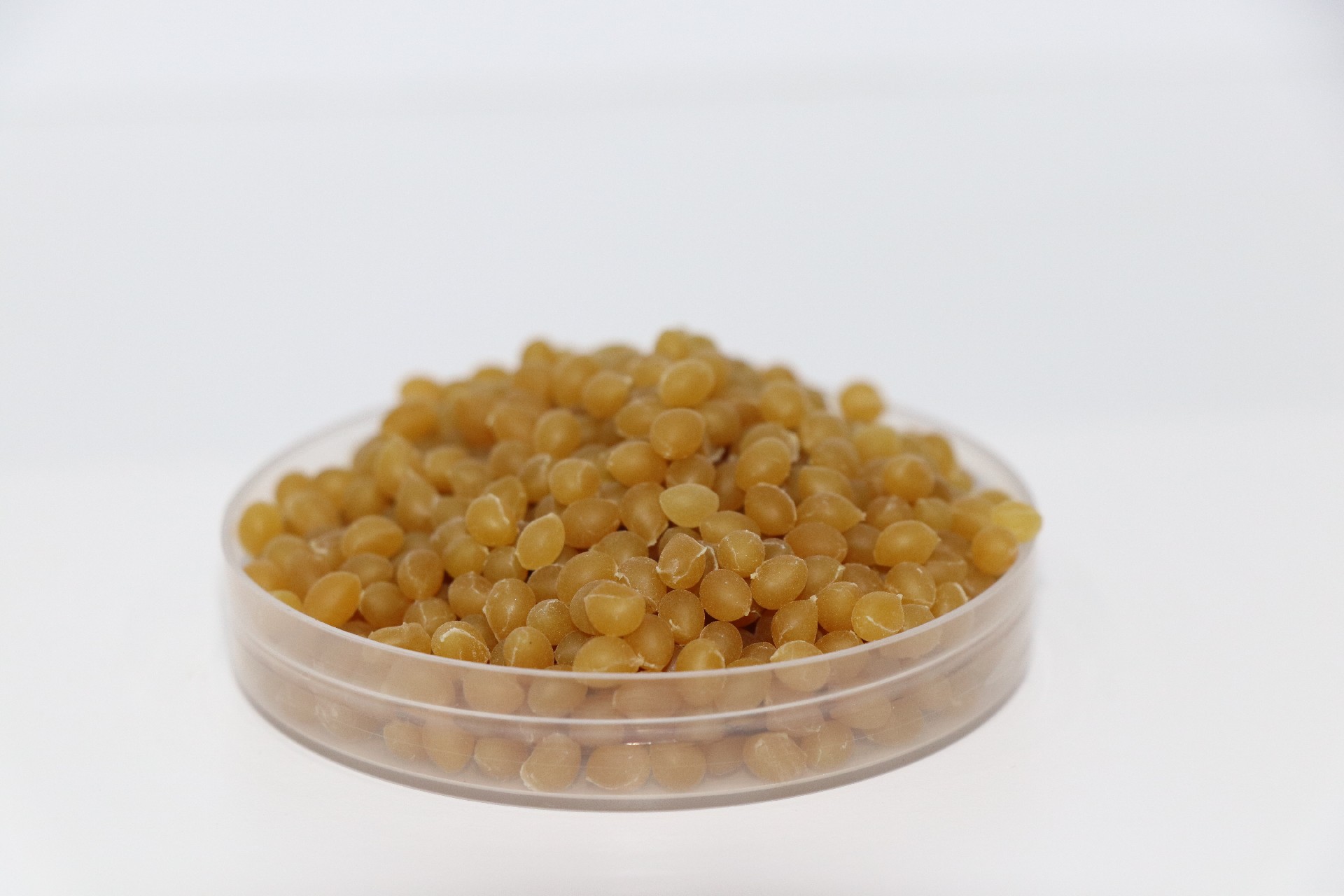

Сверхпрочная добавка TOL

Обычно поставляется в мешках по 20 кг (внутри пакеты по 5 кг).

Высоковязкая и высокоэластичная модифицирующая добавка TOL для тонкослойных покрытий.

Описание продукта

Особенности продукта

Технические показатели

Область применения

Инструкция по применению

Сверхпрочная добавка TOL — самостоятельно разработанный высоковязкий и высокоэластичный модификатор битума с хорошей диспергируемостью, высокой вязкостью и ударной вязкостью. Изготовленная с его применением асфальтобетонная смесь отличается высокой стойкостью к отслаиванию, воздействию воды и атмосферных факторов, что существенно увеличивает долговечность покрытия. Применяется в пористых водопроницаемых, противоскользящих и малошумных покрытиях (OGFC, PAC, PA), цветных водопроницаемых покрытиях, настилах стальных мостов, высокоэластичных SMA-смесях, слоях поглощения напряжений и других конструкциях.

1. Динамическая вязкость сверхпрочного битума превышает 580 000. 2. Собственная разработка и производство обеспечивают стабильное и надёжное качество. 3. Технологические консультации с учётом расчёта конструкции и оптимизации состава смеси. 4. Высокий индекс текучести, хорошее распределение и растворение, надёжное сцепление битума с минеральным заполнителем.

Сверхпрочная добавка TOL

Показатель	Измеренное значение	Показатель
Внешний вид	Жёлтый	/
Индекс текучести расплава (г/мин)	9.5	≥2
Размер гранул (мм)	3	≤5
Плотность (г/см³)	0.95	0.7~1.0

Сверхпрочный битум TOL

Показатель	Ед. изм.	Технические требования	Измеренное значение
Пенетрация при 25 °C	0.1mm	≥40	48
Температура размягчения	℃	≥75	99
Растяжимость при 5 °C	cm	≥30	42
Изменение массы после испытания TFOT	%	≤0.6	0.3
Вязкость и энергия разрушения при 25 °C	N·m	≥25	28.5
Энергия вязкого разрушения при 25 °C	N·m	≥15	22.3
Вязкость при 60 °C	Pa·s	≥20000	＞580000

Сверхпрочная асфальтобетонная смесь TOL

Показатель	Ед. изм.	GP	Отечественная высоковязкая добавка	Импортная высоковязкая добавка	Технические требования
Стекание вяжущего	%	0.13	0.68	0.72	≤0.8
Потеря массы по методу Кантабро	%	13.3	14.0	12.7	≤15
Потеря массы по методу Кантабро после водонасыщения	%	6.1	10.6	8.8	≤20
Остаточная устойчивость	%	92.1	90.0	90.9	≥85
Отношение прочности при раскалывании после циклов замораживания и оттаивания	%	85.0	82.9	83.7	≥80
Динамическая устойчивость к колееобразованию	циклов/мм	7381	6798	7714	≥6000
Деформация при изгибе при низкой температуре	με	2952.9	2889.4	2946.2	≥2800

Ультратонкие асфальтобетонные покрытия: повышение адгезии, ударной вязкости и трещиностойкости. Высокопрочные смеси для реконструкции цементобетонного покрытия в асфальтобетонное.

Вводится непосредственно в смесительный барабан, обычно в количестве 0,3–0,5 % массы асфальтобетонной смеси.
